FACE/DISK Type

FACE Type
FACE Typeとは、リムエンドからセンターにかけてのスポークアールの区分を意味します。
FACE-1:Flat Type
FACE-2:Middle Concave Type
FACE-3:Deep Concave Type
DISK Type
DISK Typeとは、スポーク最上部からセンターキャップ天面までの深さの区分を意味します。
※1 スポーク最上部からセンターキャップ天面までの深さ
(L=Low、D=Deep)
DISK-L1:約30mm〜
DISK-L2:約35mm〜
DISK-L3:約45mm〜
DISK-D1:約55mm〜
DISK-D2:約70mm〜
DISK-D3:約80mm〜
DISK-D4:約85mm〜
RIM Depth
RIM Depthとは、リムとスポーク結合部からリムフランジまでの距離の区分を意味します。
※2 リムフランジからリムとスポーク結合部までの長さ
(S=Short、SL=Semi Long、L=Long)
RIM-S:約30mm
RIM-SL:約45mm
RIM-L:約50mm

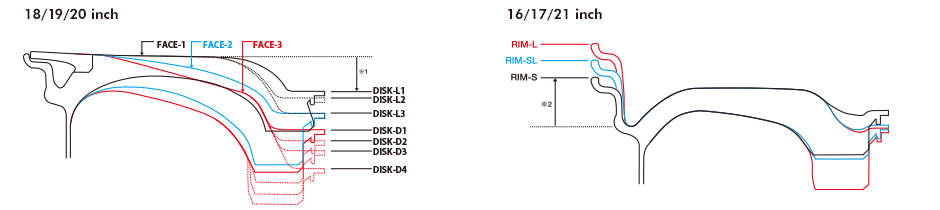

本製品はサイズによりことなるスポークタイプ、ディスクタイプ、リムの深さを採用しております。
その為、上記断面図はあくまでイメージを示すものであり、サイズによっては、実際の実寸形状と異なる場合がございますので、予めご了承ください。
